Pesawat Sederhana

Pesawat Sederhana - Pada saat kita melakukan aktivitas, kita selalu berupaya agar dapat melakukan usaha dengan mudah. Oleh karena itu, kita menggunakan alat bantu (pesawat sederhana) untuk membantu melakukan aktivitas. Manfaat dari pesawat sederhana adalah untuk mempermudah pekerjaan manusia.

Pesawat Sederhana

Pesawat Sederhana

Berikut ini akan dibahas beberapa jenis pesawat sederhana yang ada di sekitarmu. Selain itu, akan dijelaskan pula keuntungan mekanis dari penggunaan pesawat sederhana.

Jenis-Jenis Pesawat Sederhana

a. Katrol

Tahukah kamu bagaimana seseorang dapat mengambil air dari sumur yang dalam dengan menggunakan timba. Ini karena orang tersebut memanfaatkan katrol tetap yang berfungsi untuk mengubah arah gaya. Jika tali yang terhubung pada katrol ditarik ke bawah, maka secara otomatis timba yang berisi air akan terkerek ke atas. Keuntungan mekanis katrol tetap sama dengan 1. Karena pada katrol tetap tunggal, gaya kuasa yang digunakan untuk menarik beban sama dengan gaya beban.

Berbeda dengan katrol tetap, kedudukan katrol bebas berubah dan tidak dipasang di tempat tertentu. Perhatikan Gambar berikut!

Beberapa Jenis Katrol
Beberapa Jenis Katrol

Katrol bebas berfungsi untuk melipatkan gaya, sehingga gaya pada kuasa yang diberikan untuk mengangkat benda menjadi lebih kecil daripada gaya beban. Katrol jenis ini biasanya ditemukan di pelabuhan yang digunakan untuk mengangkat peti kemas. Keuntungan mekanis dari katrol bebas lebih besar dari 1. Pada kenyataannya nilai keuntungan mekanis dari katrol bebas tunggal adalah 2. Hal ini berarti bahwa gaya kuasa 1 N akan mengangkat beban 2 N.

Agar gaya kuasa yang diberikan pada benda semakin kecil, maka diperlukan katrol majemuk. Katrol majemuk merupakan gabungan dari katrol tetap dan katrol bebas yang dirangkai menjadi satu sistem yang terpadu. Katrol majemuk biasa digunakan dalam bidang industri untuk mengangkat benda-benda yang berat. Keuntungan mekanis dari katrol majemuk sama dengan jumlah tali yang menyokong berat beban. Misalnya seperti pada Gambar berikut!

Katrol Majemuk
Katrol Majemuk

Gaya kuasa pada katrol majemuk tersebut adalah 4, karena jumlah tali yang mengangkat beban ada 4 (tali kuasa tidak diperhitungkan).

Keuntungan mekanis (KM) adalah bilangan yang menunjukkan berapa kali pesawat sederhana menggandakan gaya. Dapatkah kamu menghitungnya? Caranya dengan menghitung besar perbandingan gaya beban dengan gaya kuasa yang diberikan pada benda. Berikut adalah persamaan matematisnya:

Rumus Keuntungan Mekanis Katrol

Tidak semua pesawat sederhana dapat menggandakan gaya. Contohnya adalah katrol tetap tunggal. Katrol ini hanya berfungsi untuk mengubah arah gaya. Oleh karena itu, pada katrol tetap tunggal hanya memiliki keuntungan mekanis sebesar 1. Hal ini disebabkan besarnya gaya kuasa sama dengan gaya beban.

b. Roda Berporos

Kamu tentunya sudah tidak asing lagi dengan sepeda, bahkan sebagian besar di antara kamu pasti pernah menggunakannya. Roda gigi (gear) dan ban pada sepeda adalah salah satu contoh pesawat sederhana yang tergolong roda berporos. Roda gigi berfungsi sebagai pusat pengatur gerak roda sepeda yang terhubung langsung dengan roda sepeda, sedangkan roda sepeda menerapkan prinsip roda berporos untuk mempercepat gaya saat melakukan perjalanan. Roda gigi pada sepeda motor sebagai contoh roda berporos. Selain roda sepeda, contoh penerapan pesawat sederhana jenis roda berporos adalah pada kursi roda, mobil, dan sepatu roda.

c. Bidang Miring

Bidang miring merupakan bidang datar yang diletakkan miring atau membentuk sudut tertentu sehingga dapat memperkecil gaya kuasa. Contoh penerapan bidang miring adalah tangga, sekrup, dan pisau.

Keuntungan mekanis bidang miring dapat dihitung sebagai berikut.

Rumus Keuntungan Mekanis Bidang Miring
Benda di Bidang Miring
Benda di Bidang Miring

Karena segi tiga yang besar sebangun dengan segitga yang kecil, maka

Rumus Bidang Miring

d. Pengungkit

Pengungkit merupakan salah satu jenis pesawat sederhana yang paling banyak digunakan dalam kehidupan sehari-hari. Contoh alatalat yang merupakan pengungkit antara lain gunting, linggis, jungkatjungkit, pembuka botol, pemecah biji kenari, sekop, koper, pinset, dan sebagainya.

Pengungkit dapat memudahkan usaha dengan cara menggandakan gaya kuasa dan mengubah arah gaya. Agar kita dapat mengetahui besar gaya yang dilipatgandakan oleh pengungkit maka kita harus menghitung keuntungan mekanisnya. Cara menghitung keuntungan mekanisnya adalah dengan membagi panjang lengan kuasa dengan panjang lengan beban. Panjang lengan kuasa adalah jarak dari tumpuan sampai titik bekerjanya gaya kuasa. Panjang lengan beban adalah jarak dari tumpuan sampai dengan titik bekerjanya gaya beban. Agar kamu mudah memahaminya, perhatikan Gambar berikut!

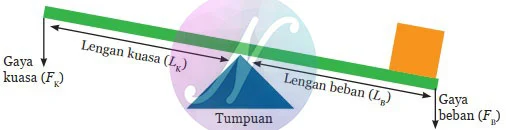

Posisi Lengan Kuasa dan Lengan Beban
 Posisi Lengan Kuasa dan Lengan Beban

Rumus Keuntungan Mekanis Pengungkit

2. Prinsip Kerja Pesawat Sederhana pada Sistem Gerak Manusia

Selain pada peralatan yang biasa kamu gunakan pada kehidupan sehari-hari tersebut, prinsip pesawat sederhana juga ada yang berlaku pada struktur otot dan rangka manusia. Pada saat mengangkat barbel telapak tangan yang menggenggam barbel berperan sebagai gaya beban, titik tumpu berada pada siku (sendi di antara lengan atas dan lengan bawah), dan kuasanya adalah lengan bawah. Titik tumpu berada di antara lengan beban dan kuasa, oleh karena itu lengan disebut sebagai pesawat sederhana pengungkit jenis ketiga.

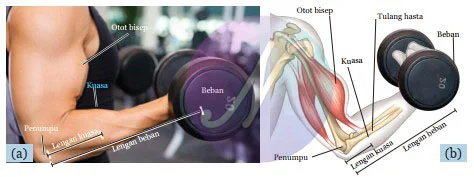

Prinsip Kerja Pesawat Sederhana pada Sistem Gerak Manusia
(a) Seseorang Mengangkat Barbel, (b) Posisi Lengan Kuasa, Lengan Beban, dan Penumpu pada Tangan Saat Mengangkat Barbel

Selain pada kegiatan mengangkat barbel, jinjit, berdiri, dan menunduk, prinsip pengungkit juga dapat digunakan untuk menganalisis pola gerak tubuh pada saat bermain bulutangkis.
